Los sistemas de «entramado ligero» o «light framing» son un avance en la evolución de la madera como material estructural en la construcción No tradicional

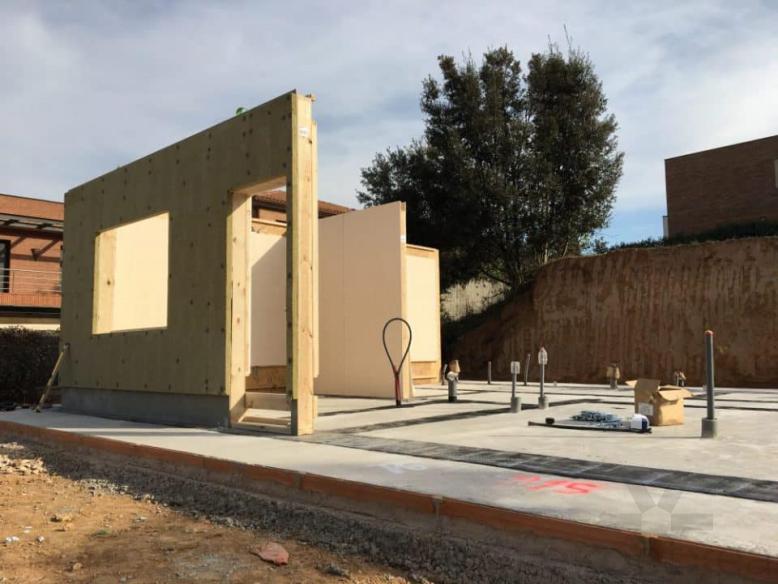

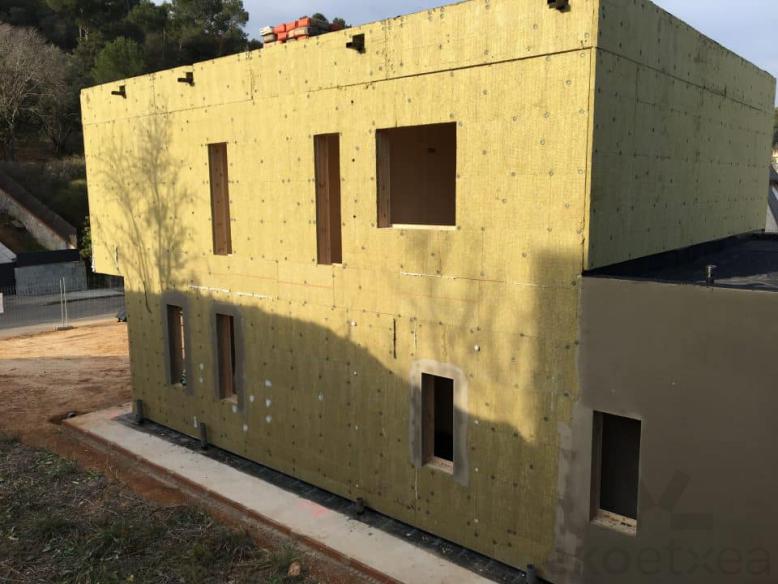

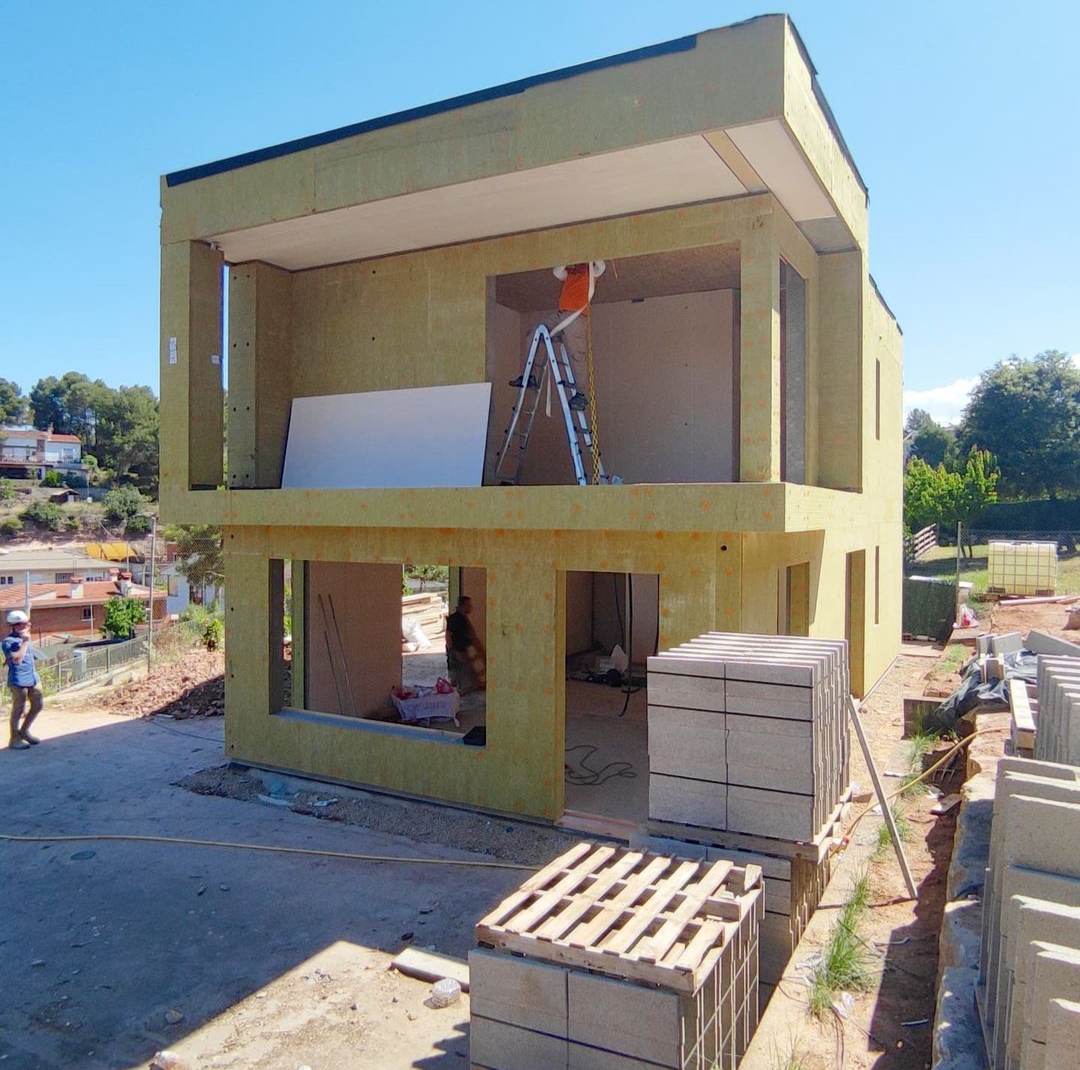

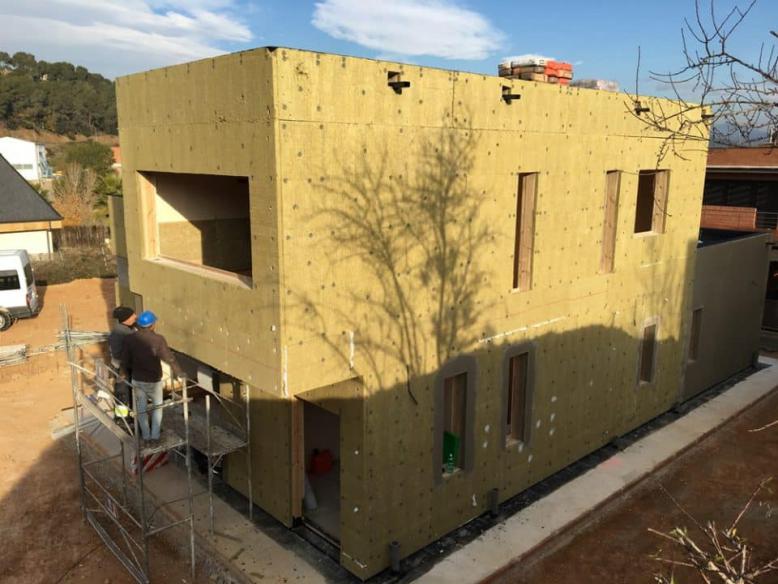

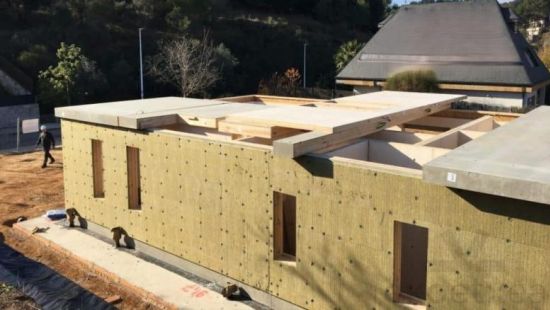

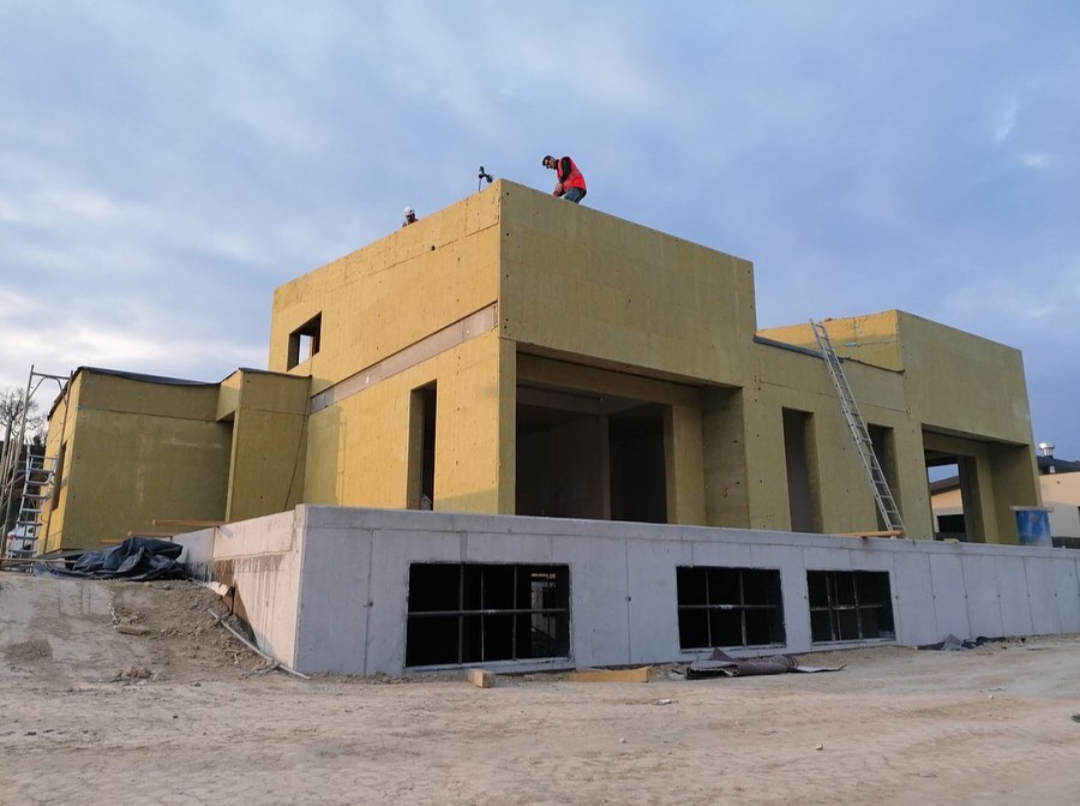

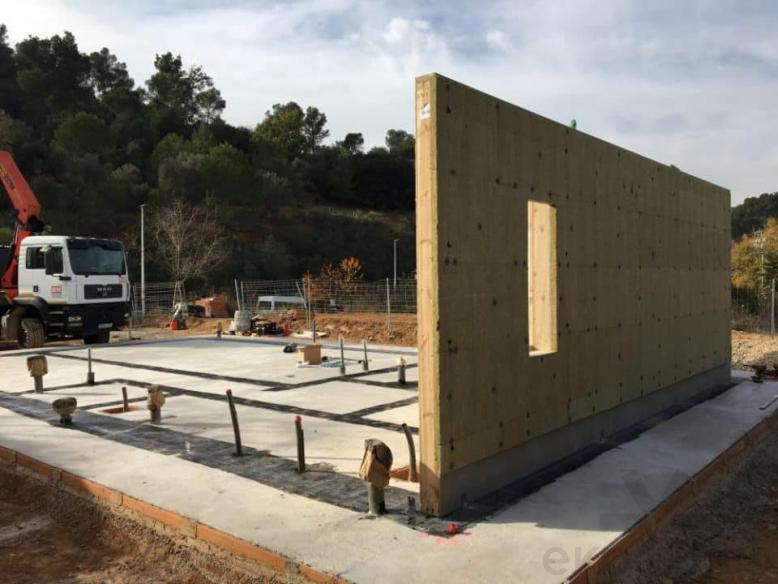

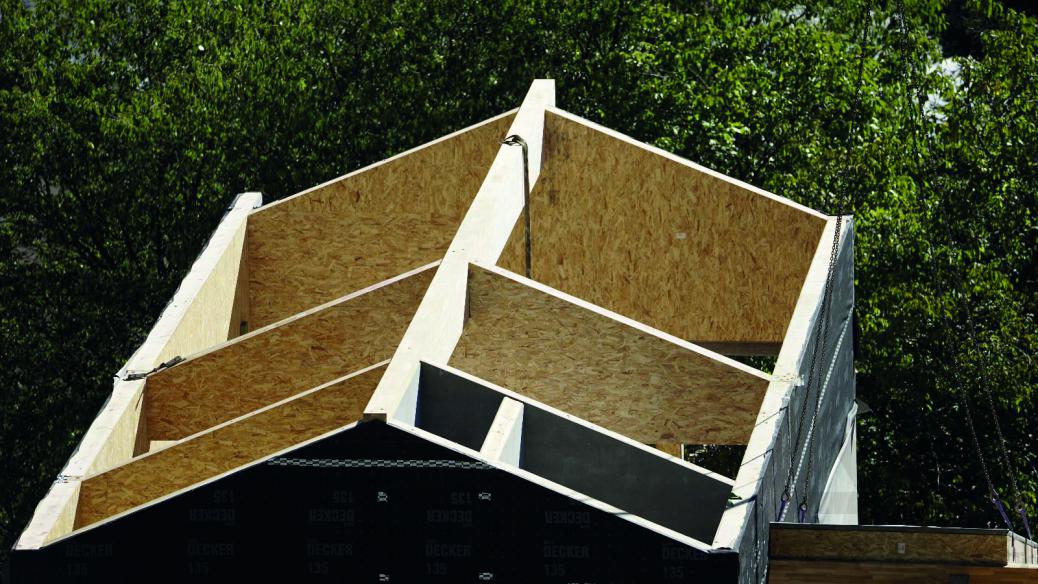

Es un sistema constructivo formado por bastidores de madera que se rellenan con material aislante. Recubrimos la estructura por el exterior con una membrana de difusión y la pared con tableros de cemento-madera con un espesor de 12mm para darles rigidez.
En el lado interior del bastidor, instalamos una barrera de vapor que sirve para proteger el aislamiento, el marco de madera y las otras capas, de la humedad.

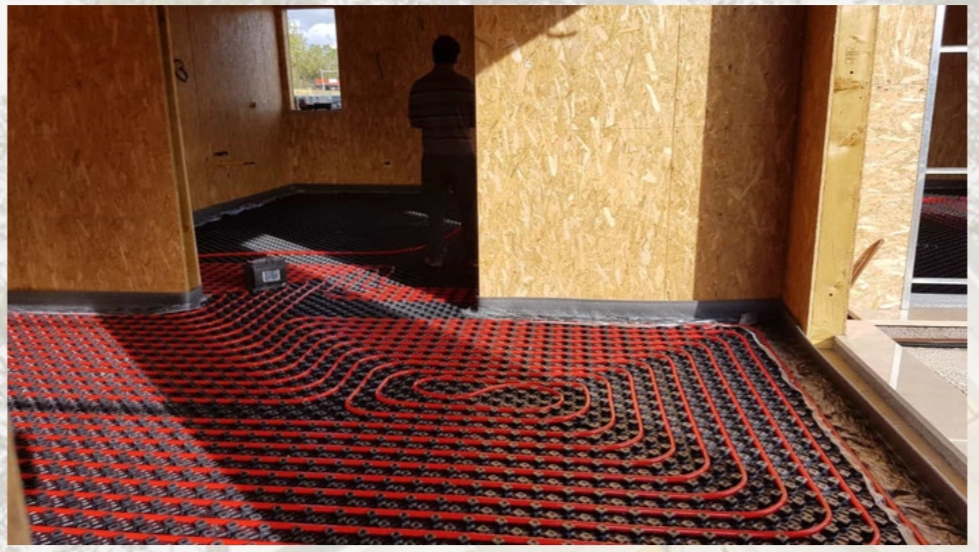

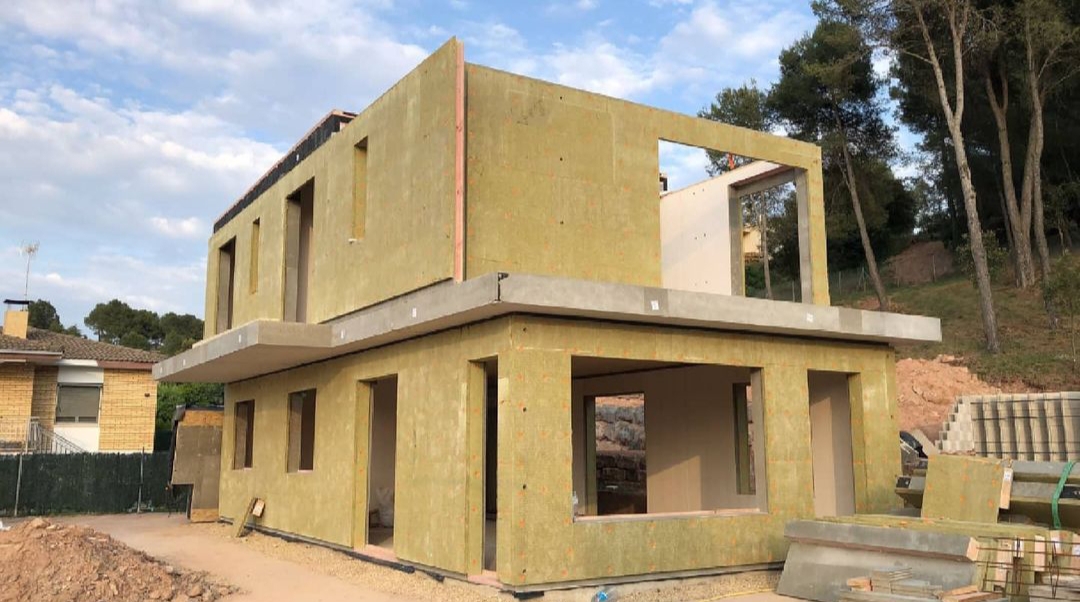

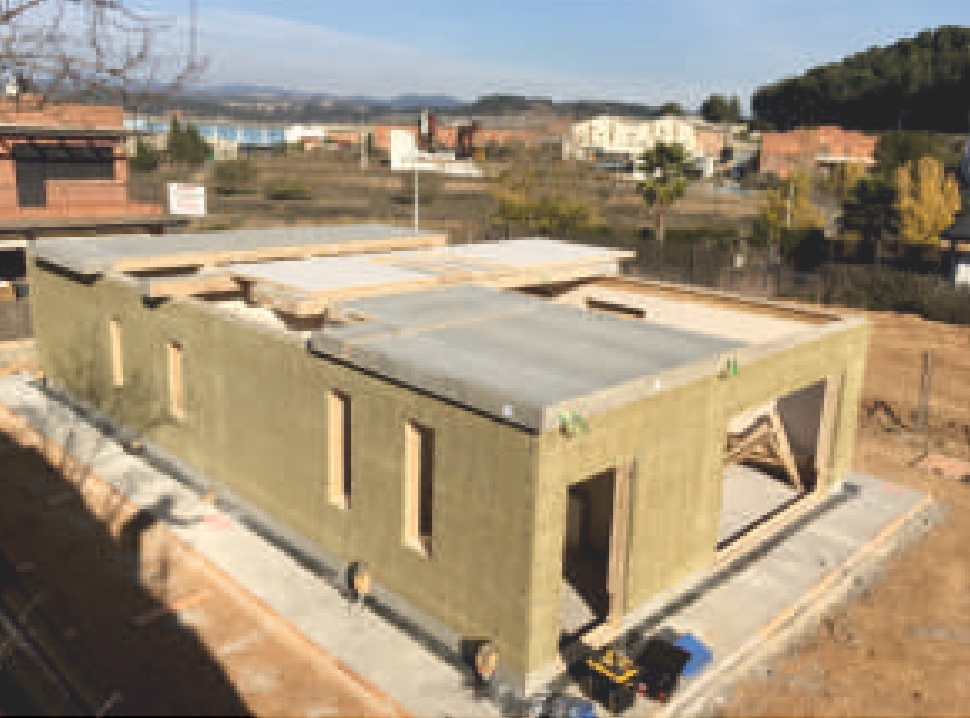

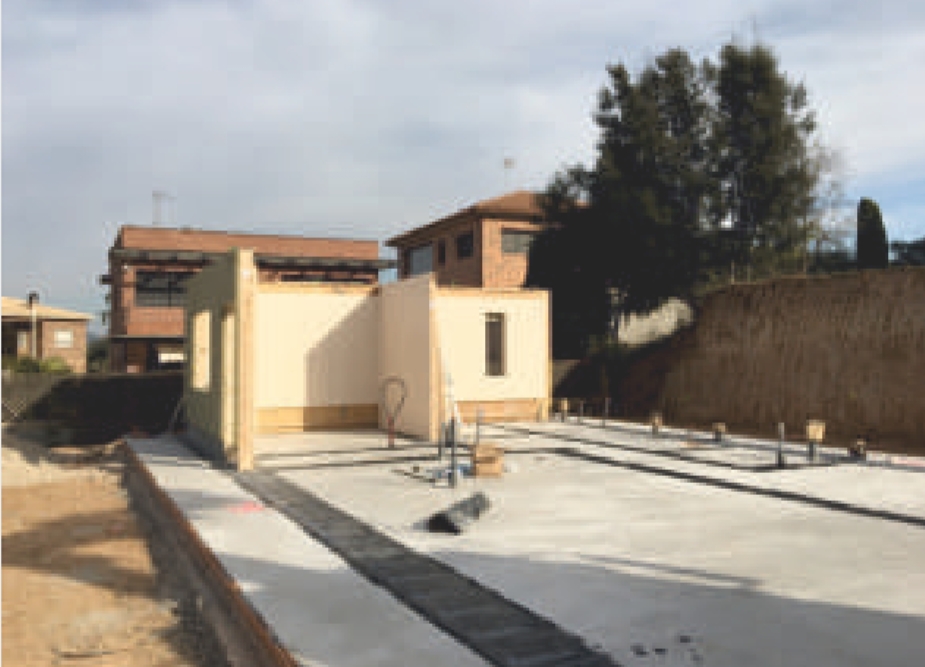

Se fabrican las estructuras de fachadas, muros de carga, forjados y cubiertas que, al unirse en tres dimensiones, consiguen una envolvente muy estable y sin generar residuos. Sin olvidar la excelente relación resistencia mecánica vs peso propio, permitiendo una importante reducción de peso de las viviendas y el consecuente ahorro en las cimentaciones.
Se trata, por tanto, un sistema constructivo innovador, rápido, seguro, altamente eficiente y sostenible.
En nuestro caso, en lugar de unir vigas y tableros rellenando sus huecos “in situ”, optamos por bastidores prefabricados de madera de gran tamaño.
Los componentes de los bastidores se diseñan con precisión con la ayuda de la Oficina Técnica en fábrica, que desarrolla el modelo 3D de la vivienda, utilizando tecnología BIM. Una vez terminado el edificio en 3D, se presenta al arquitecto para su validación.

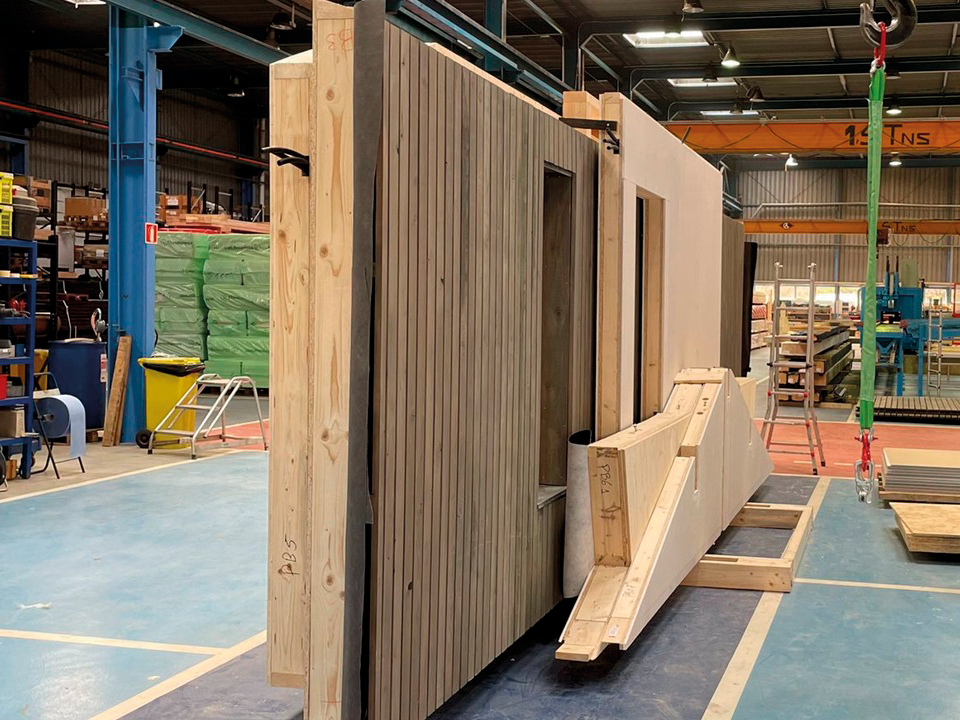

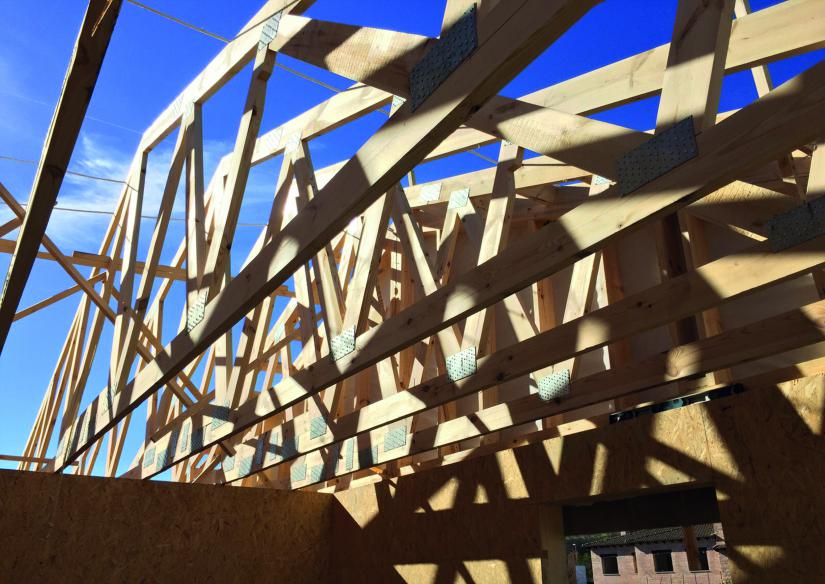

Los diferentes bastidores se fabrican a partir de componentes industriales en una línea semiautomática de producción capaz de realizar cualquier corte y mecanizado CNC de cualquier tipo de panel, así como su fijación a los bastidores mediante conectores metálicos.

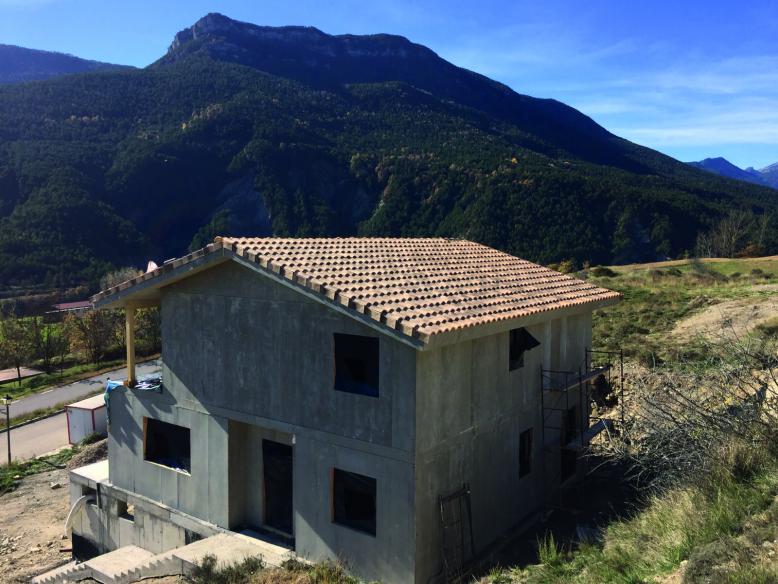

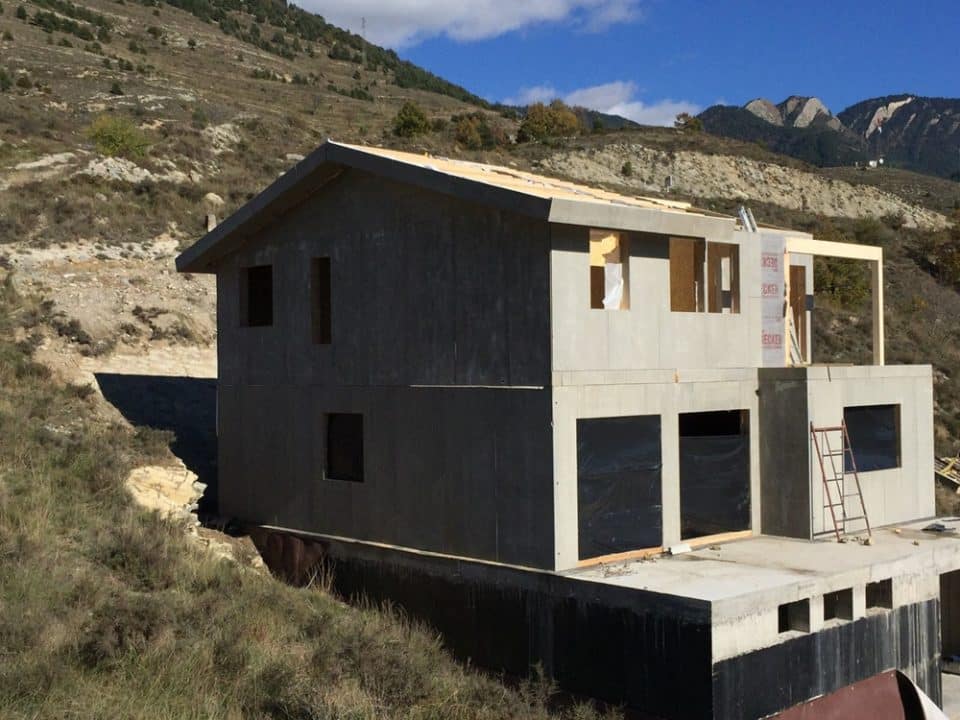

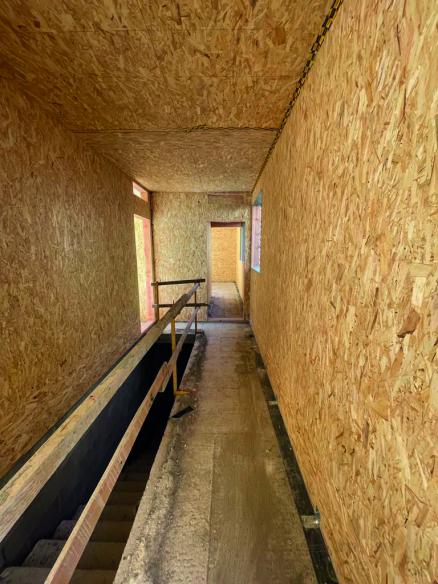

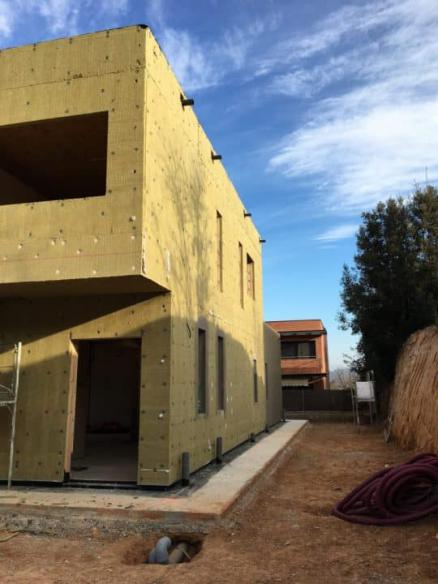

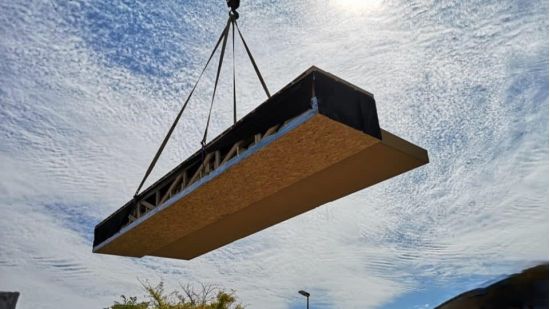

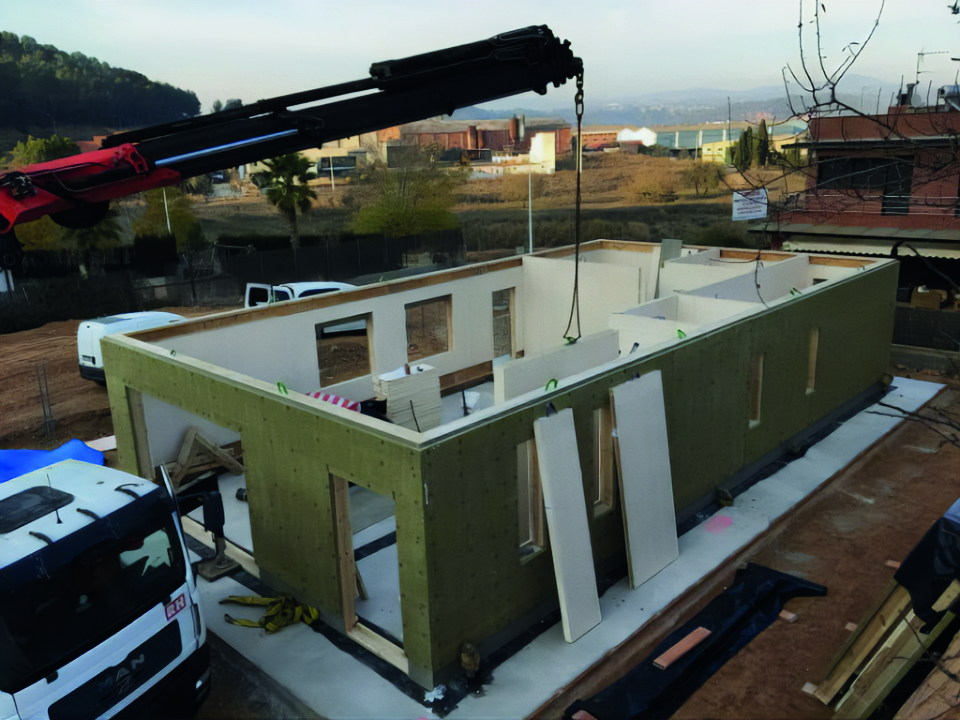

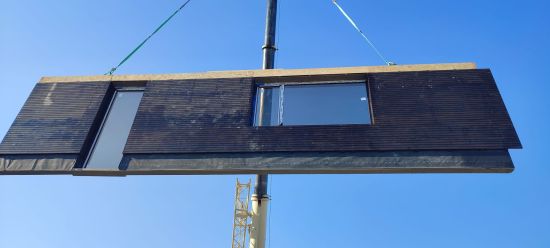

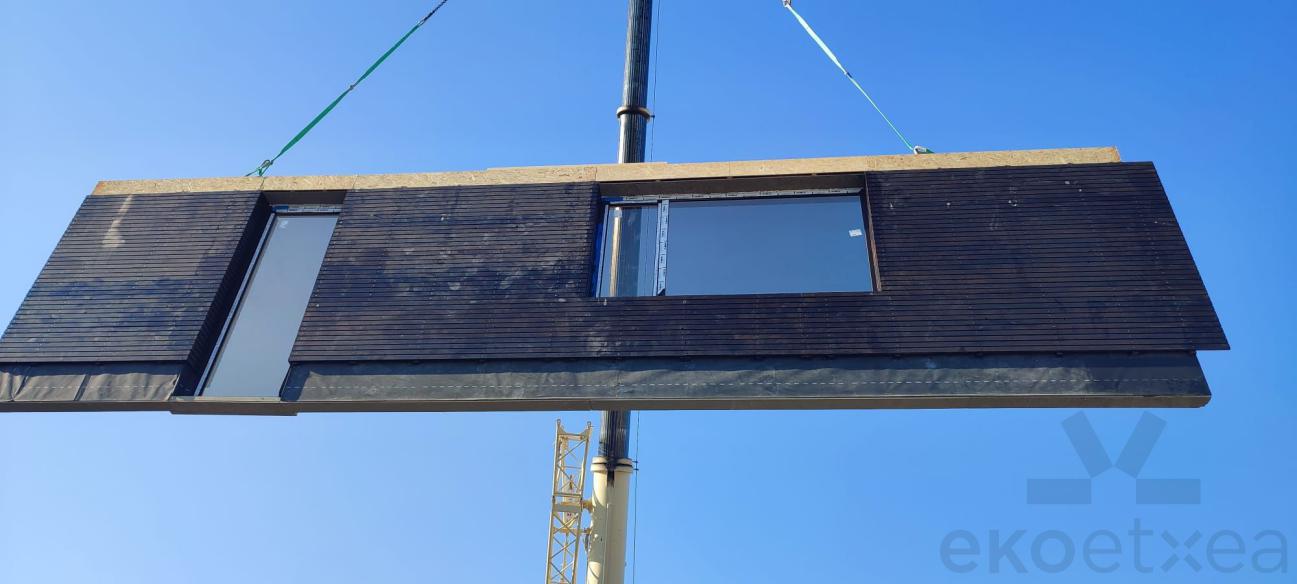

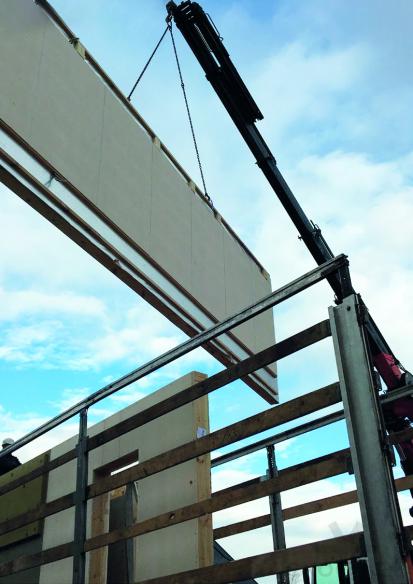

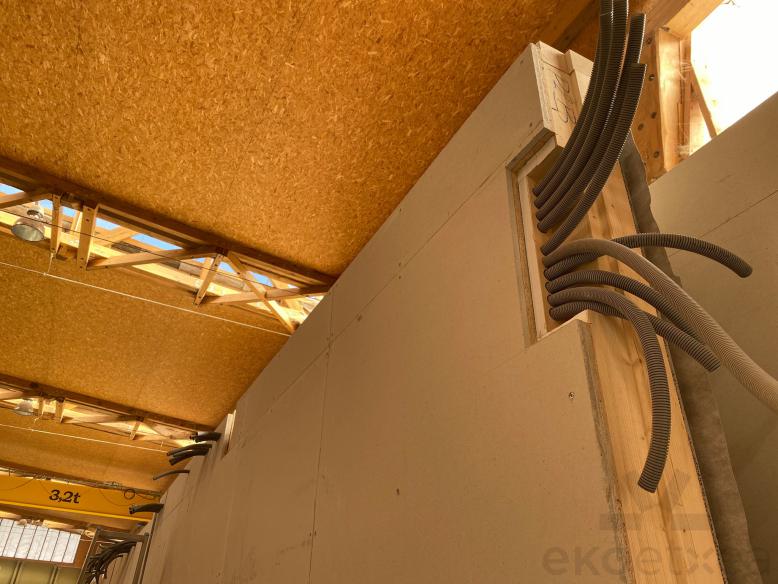

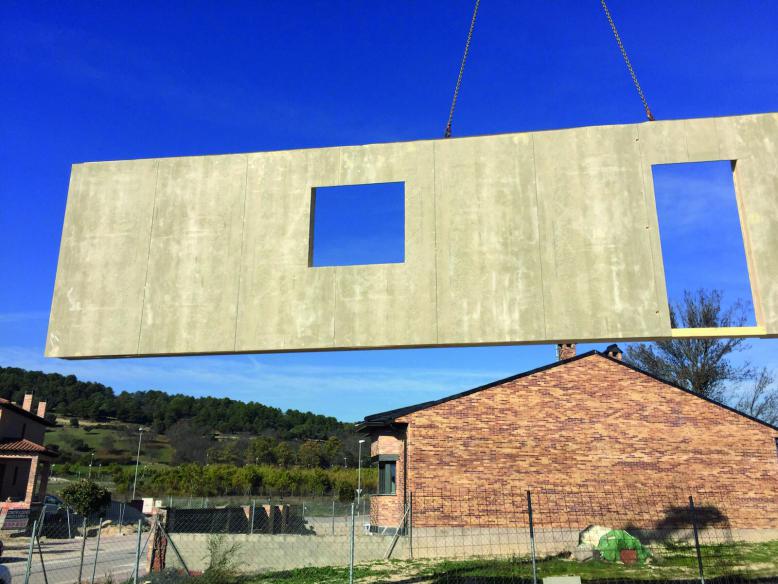

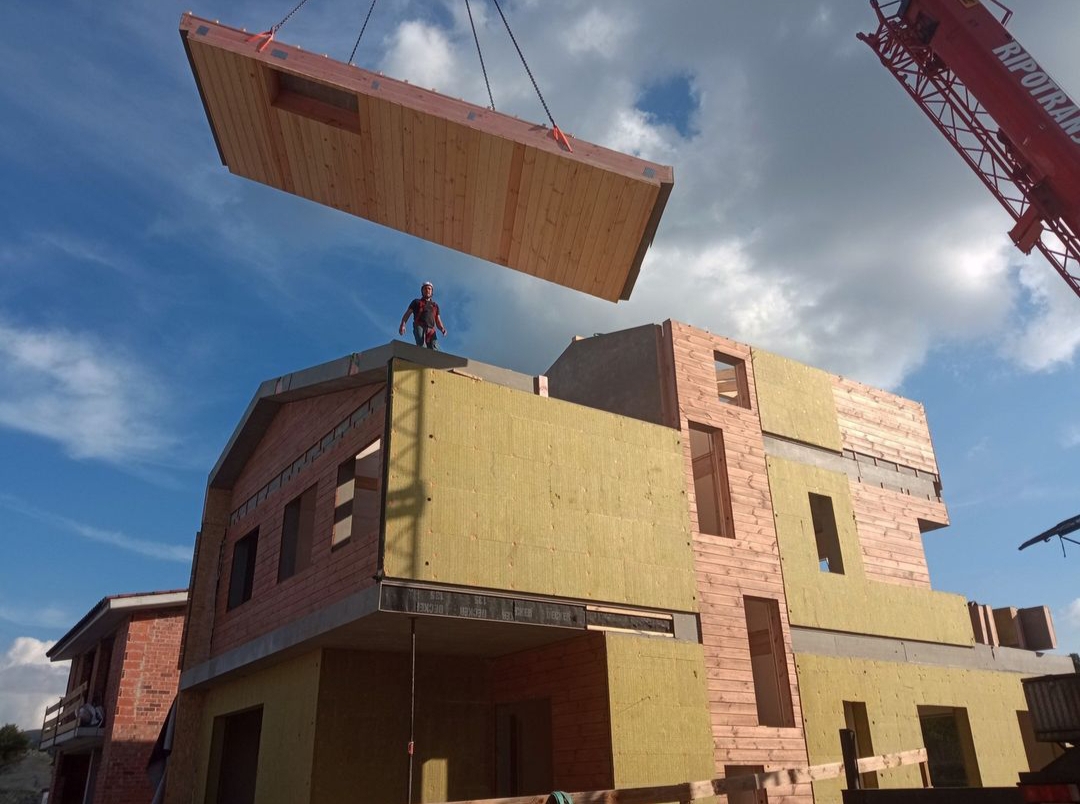

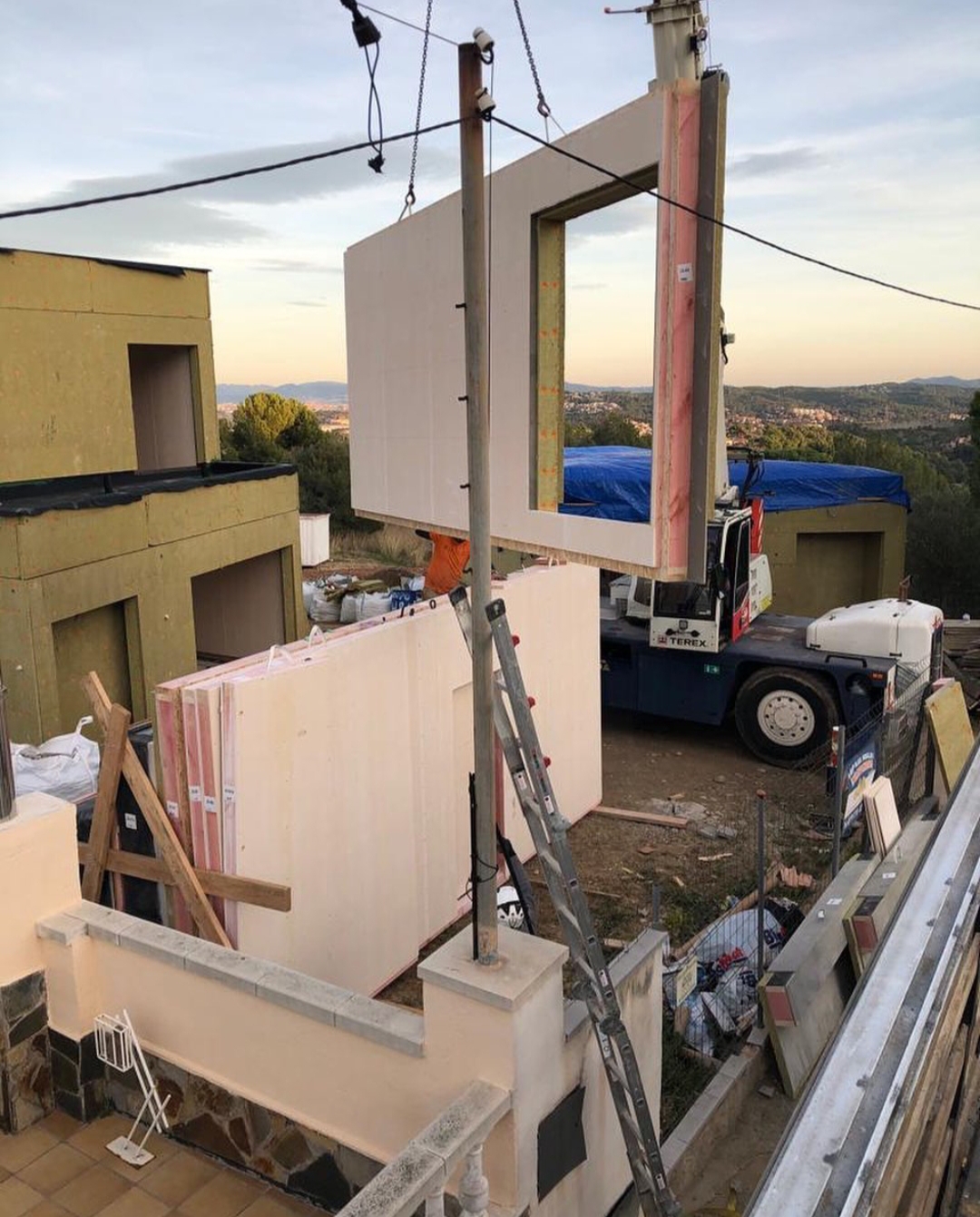

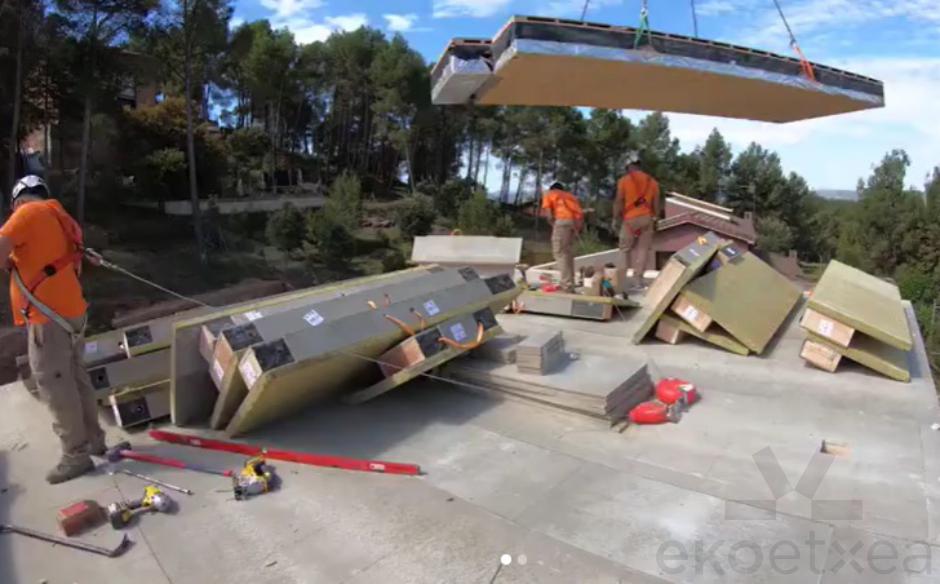

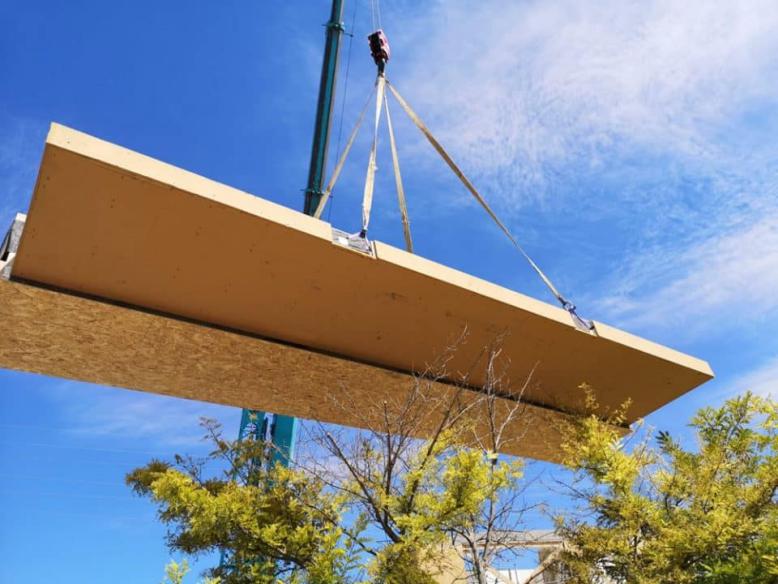

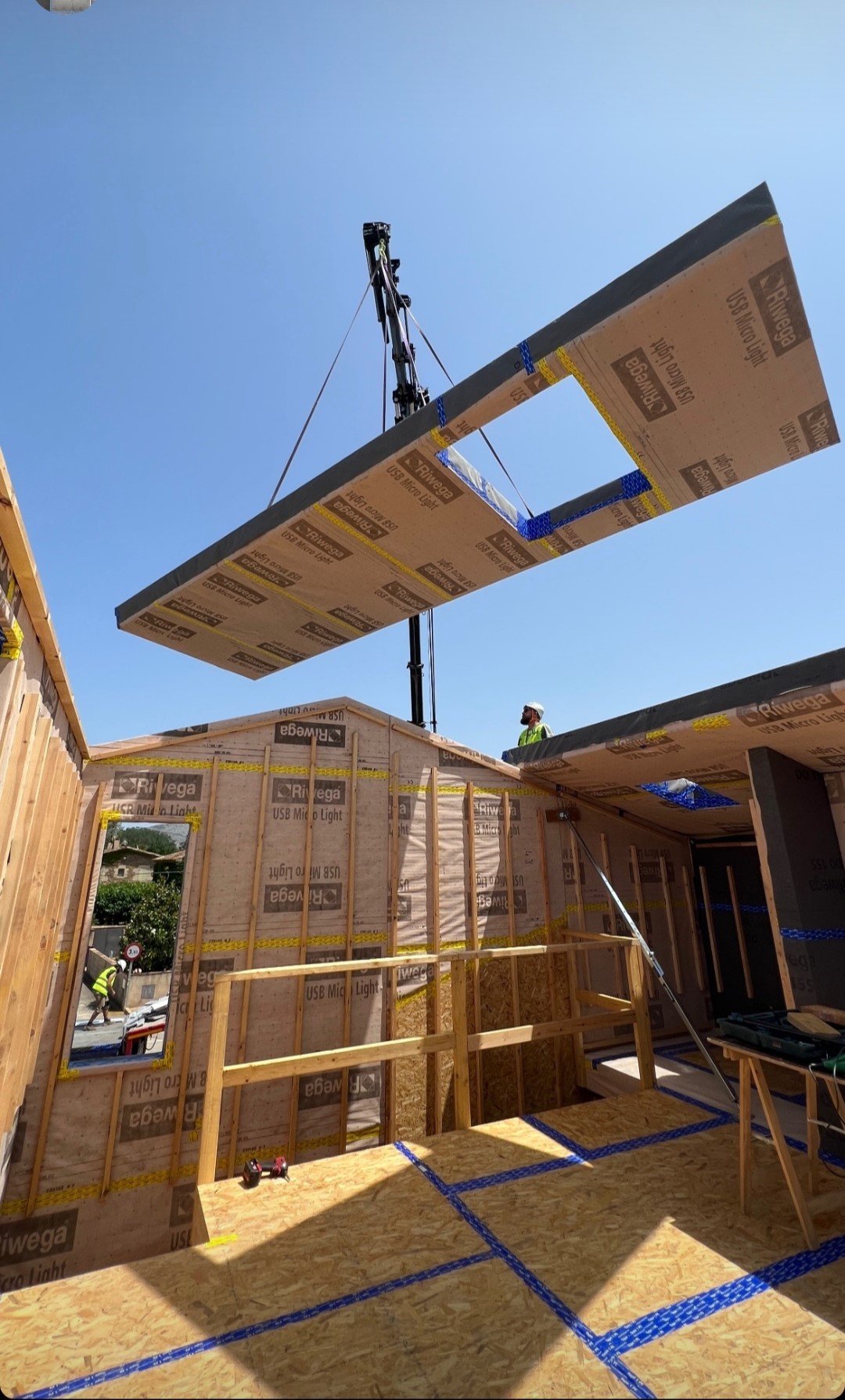

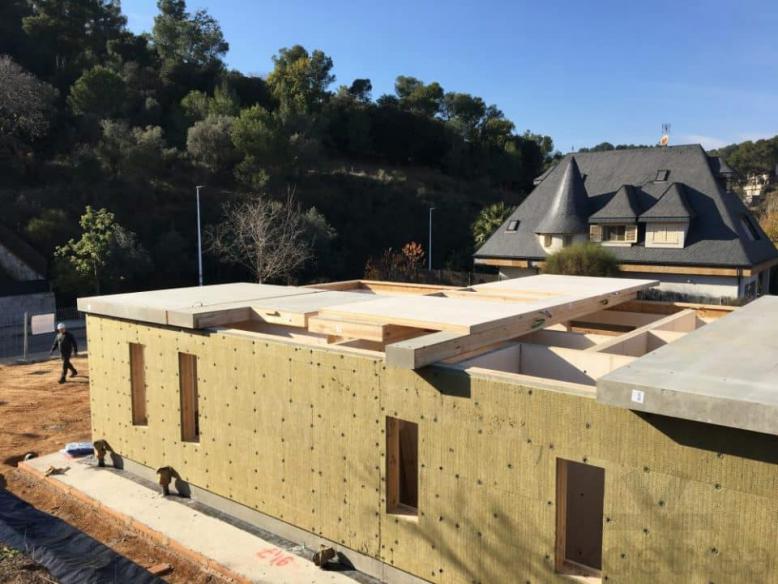

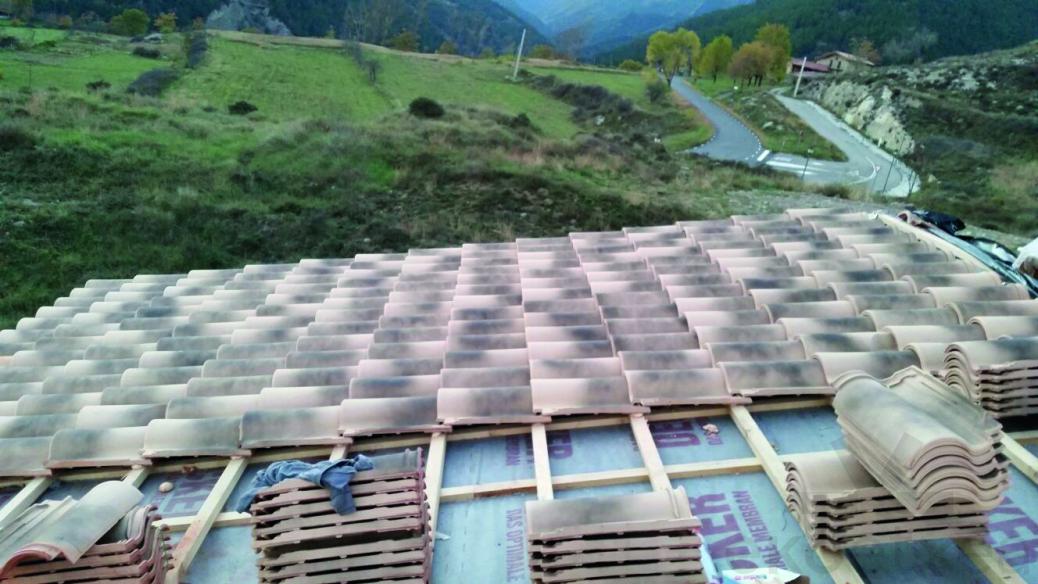

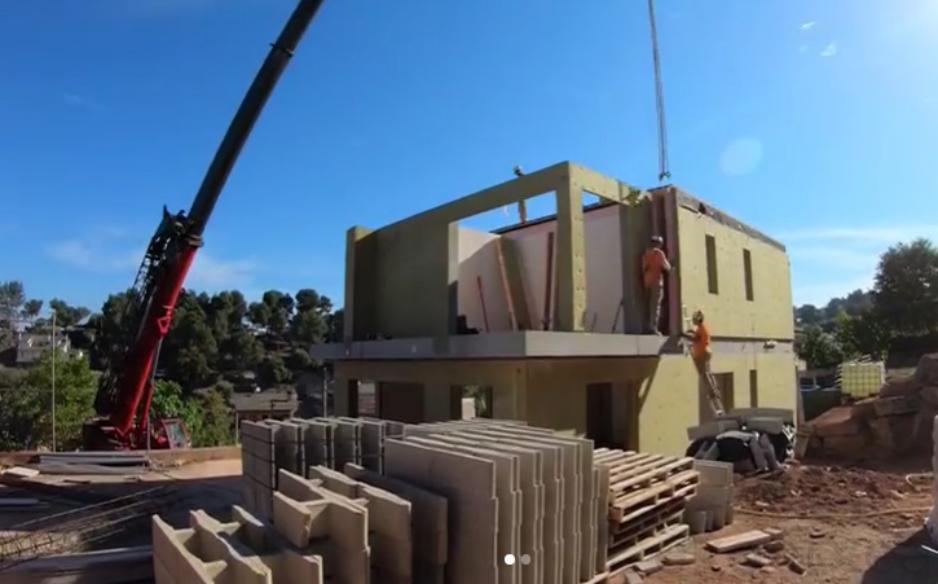

Los bastidores incorporan de fábrica todos los elementos auxiliares de elevación para que lleguen a obra listos para su instalación. incluidos muchos cables de acometidas. La carga de camiones se realiza acorde al montaje para minimizar los tiempos de espera y las zonas de acopio en el terreno.

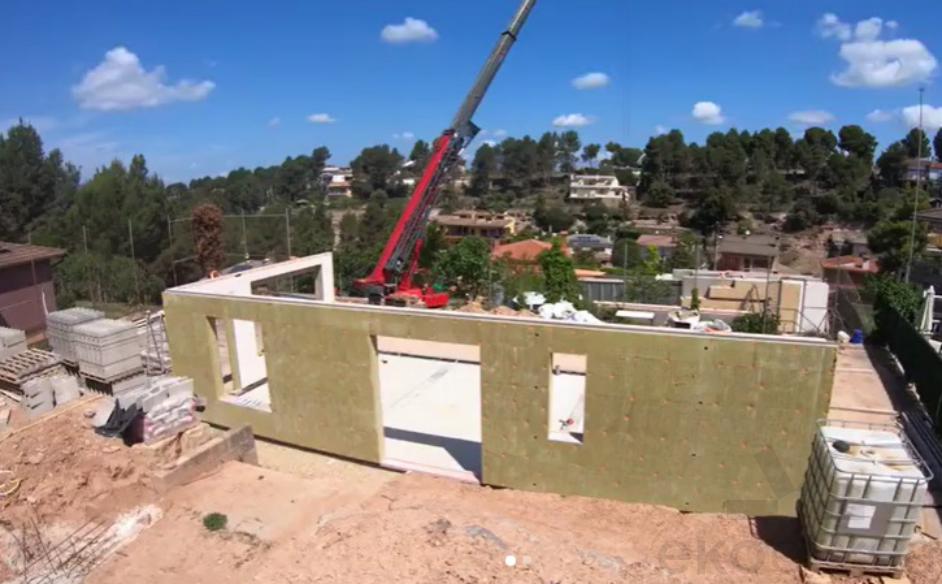

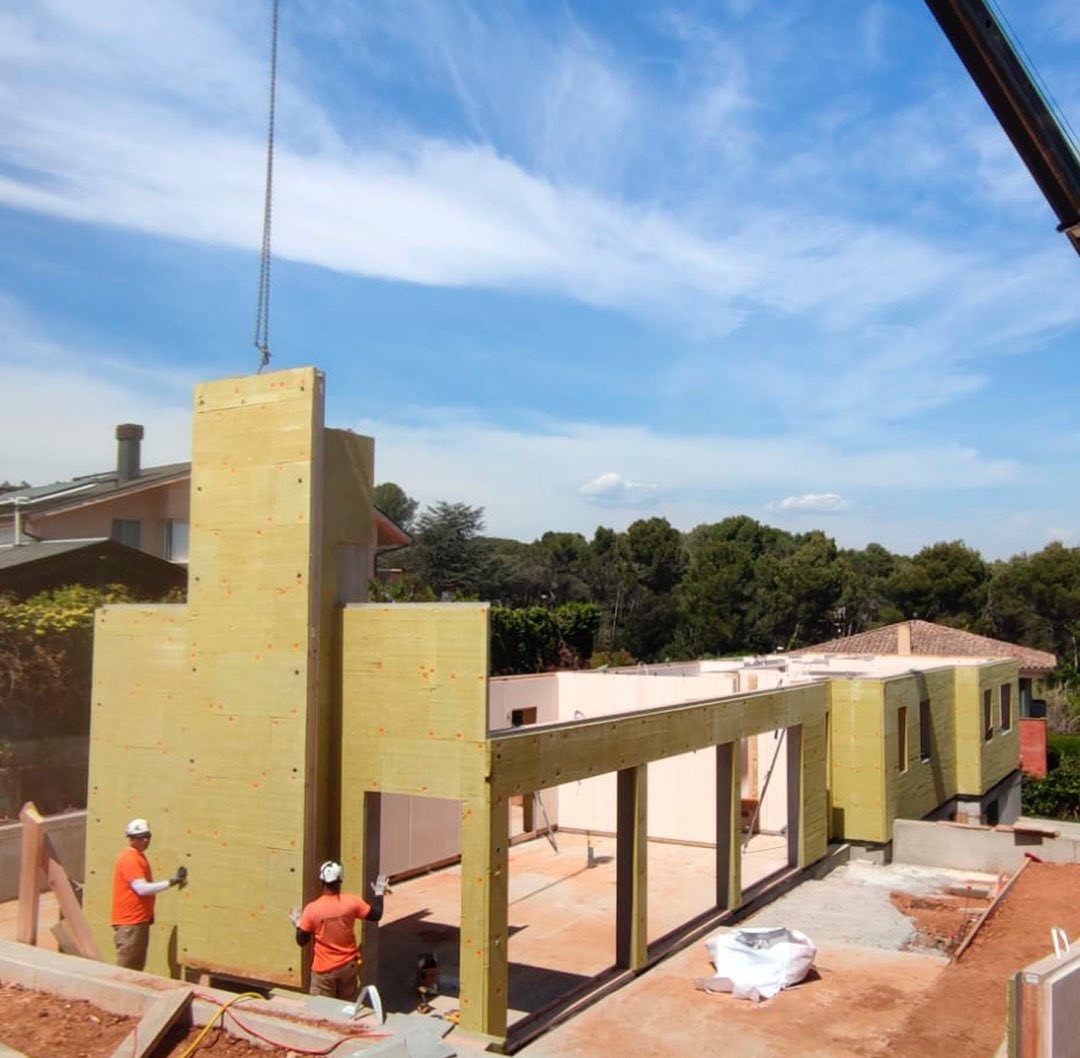

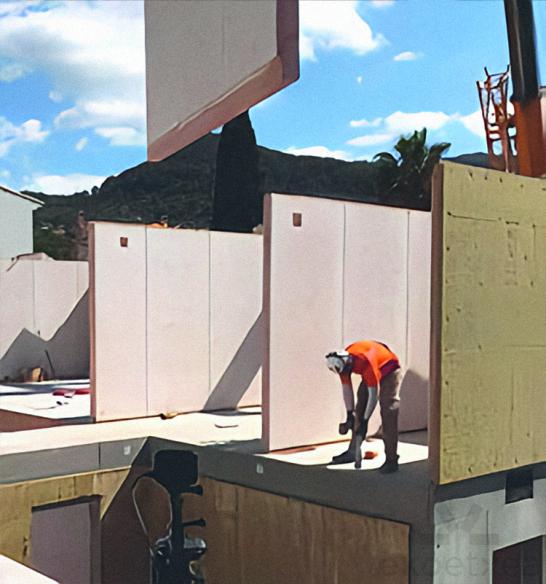

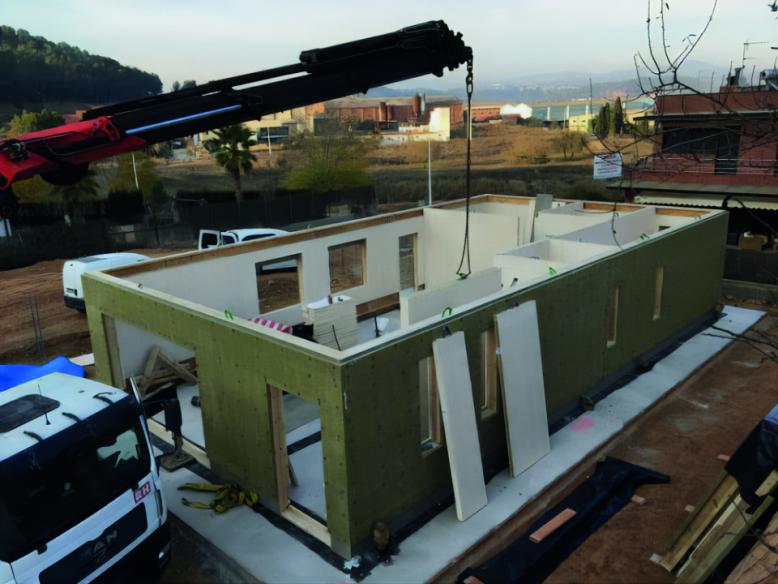

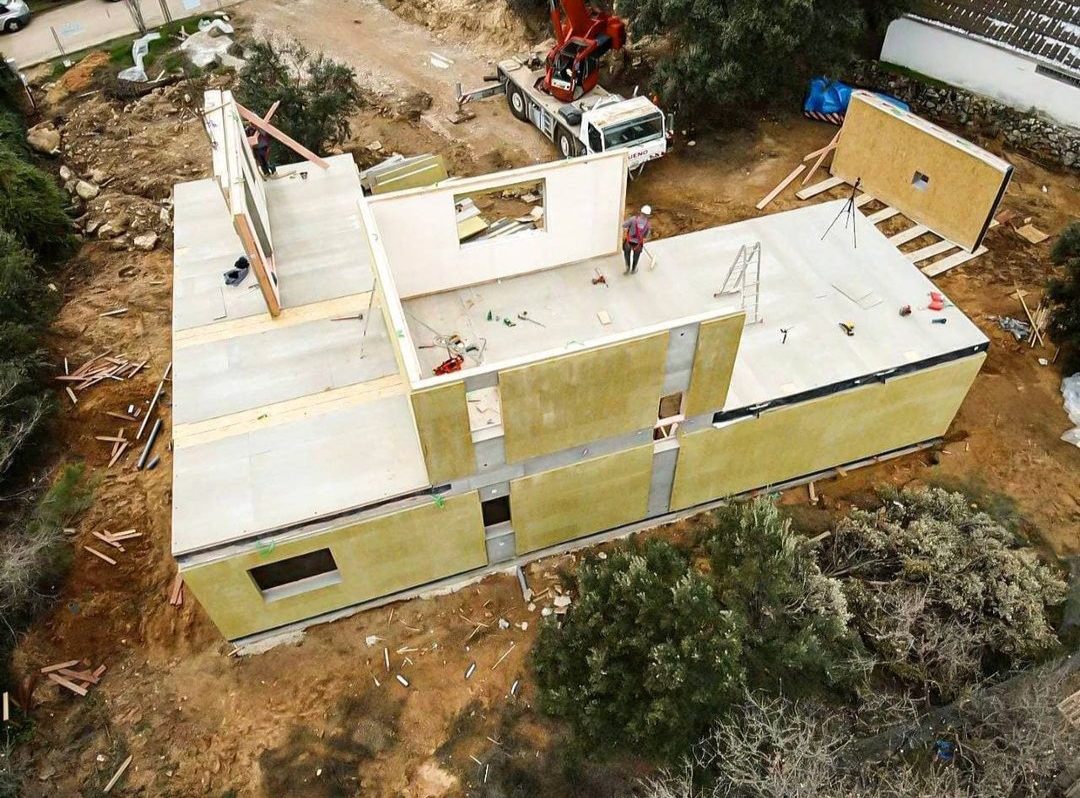

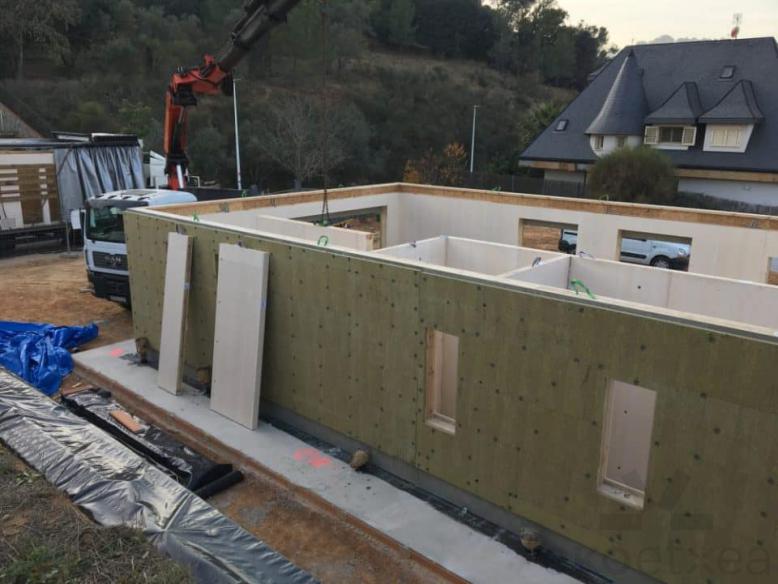

El ensamblaje se realiza de forma mecánica mediante grandes tirafondos que se anclan entre sí en la unión física de unos muros con otros.
Las estructuras de entramado ligero tradicionales se configuran de la siguiente forma:
Los forjados o elementos estructurales horizontales se componen de vigas y viguetas de madera aserrada o laminada estructural y se cierran con un tablero estructural de madera.
Estos serían algunos de los elementos habituales para forjados:

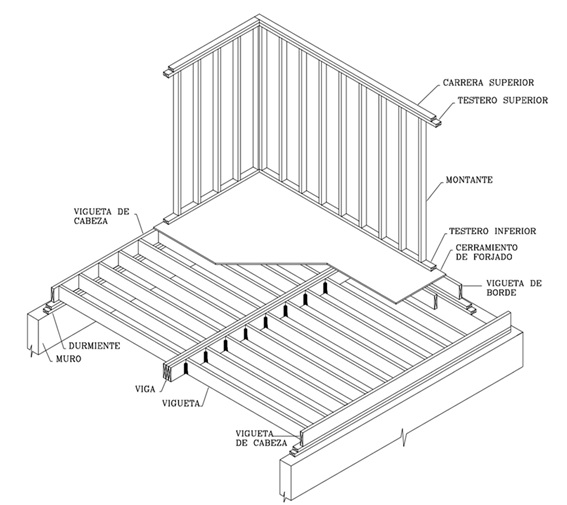

Esquema de componentes de forjados de entramado ligero. Fuente: AITIM

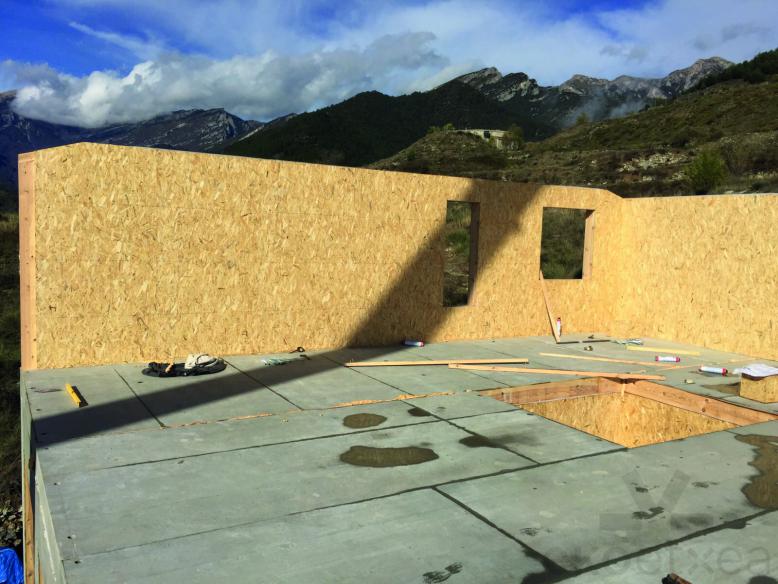

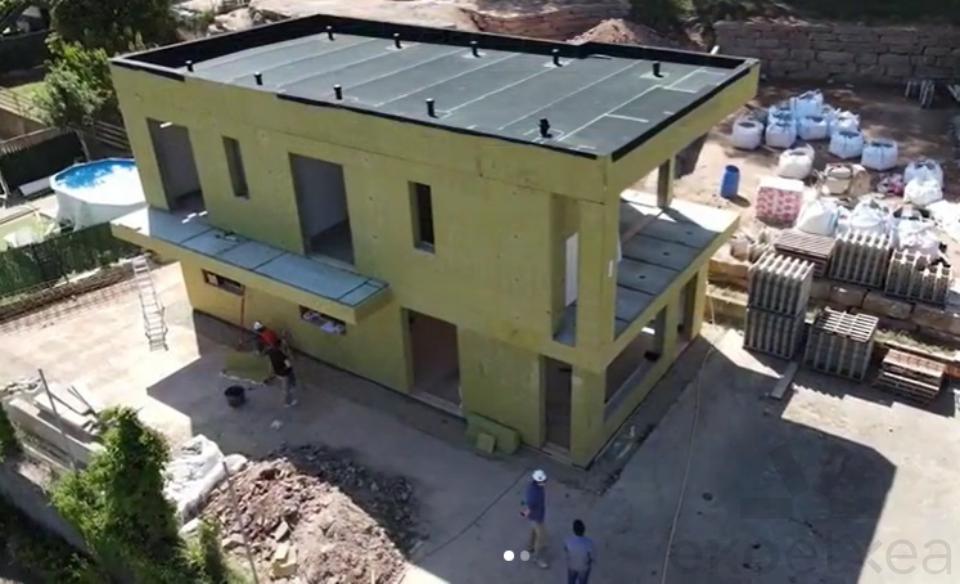

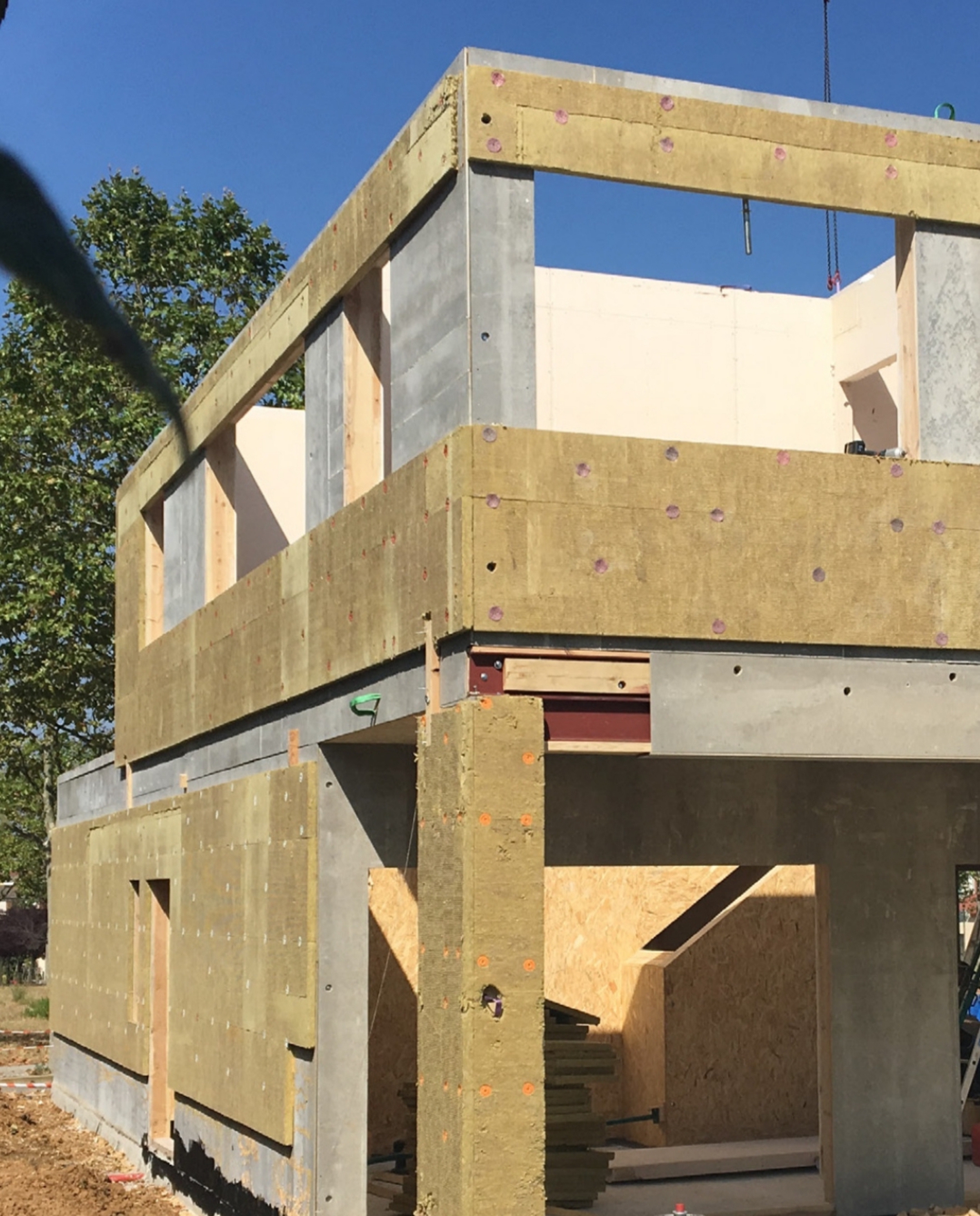

Para los muros, igualmente se disponen testeros y montantes que se arriostran con tablero estructural de madera y se rellena la cámara con material aislante. Hacia el exterior, normalmente el entramado se reviste o bien con un sistema de aislamiento por el exterior (SATE) o bien con una fachada ventilada. Y hacia dentro se dispone de un trasdosado de placa de yeso que permite disponer de una cámara para paso de instalaciones.
La configuración de las distintas capas exige un diseño higrotérmico específico para cada construcción, adecuado a la ubicación final del proyecto y si estamos ante edificios pasivos, que requieren envolventes herméticas, habrá que disponer de una barrera de estanqueidad, que bien se puede conseguir con el tablero arriostamiento, bien sellado en todas sus juntas, si se dispone al interior o con una membrana de estanqueidad. Por otra parte, habrá que invertir tiempo en diseñar todos los encuentros y puentes térmicos para evitar pérdidas de calor.

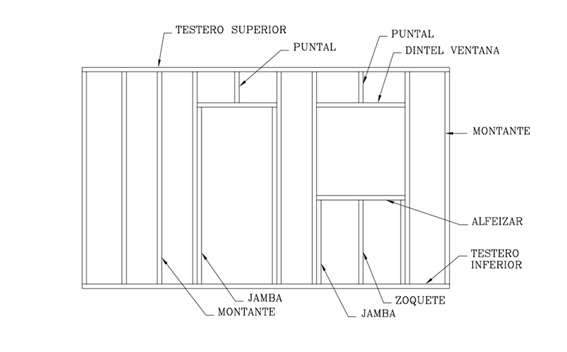

Esquema de componentes de muros de entramado ligero. Fuente: AITIM
Como todos los sistemas constructivos requieren de profesionales que sepan diseñar y construir con estos sistemas garantizando un diseño eficiente y una ejecución con garantías.

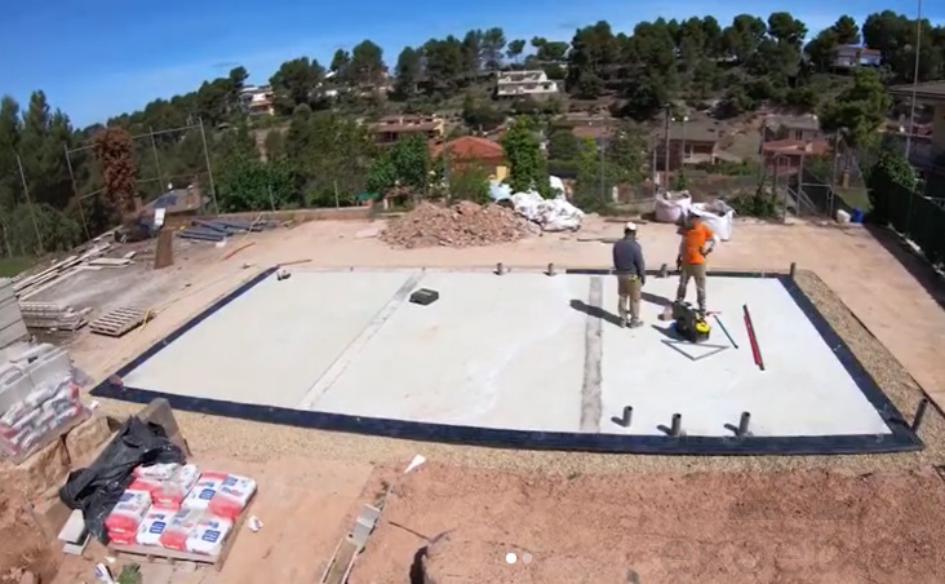

Para conocer cómo fabricamos los bastidores utilizados para montar la envolvente y la cubierta de entramado ligero, su ensamblaje y la cimentación necesaria para levantar una vivienda, les invitamos a descubrir los detalles de NUESTRO SISTEMA CONSTRUCTIVO DE ENTRAMADO LIGERO:
